گزارش کارآموزی ساخت تابلو برق گزارش کاملی است در زمنیه رشته برق و الکترونیک که در آن ضمن تعریف تابلو برق و انواع آن به تشریح روند ساخت انواع تابلو برق و قطعات آن و محاسبات مربوطه پرداخته شده است.

این کارآموزی در 35 صفحه Word و کاملا قابل ویرایش آماده دانلود شده است. همچنین برای سهولت در استفاده نسخه PDF این گزارش کارآموزی اضافه شد.

در ادامه بخش هایی از این مقاله را مشاهده می فرمایید. همچنین برای مشاهده سایر مقالات مهندسی الکترونیک و برق می توانید به صفحه اختصاصی مهندسی الکترونیک وب سایت آقای کافی نت مراجعه بفرمایید.

سنجش

گزارش کارآموزی ساخت تابلو برق

رشته تابلوسازی رشته ای ترکيبی می باشد. تابلوی برق در حقيقت يک محفظه می باشد که تجهيزات الکتريکی را در بر می گيرد و البته تابلو ها می توانند در بر گيرنده تجهيزات پنيوماتيک نيز باشند مانند شير های برقی ، کمپرسور و ….  به طور کلی لازم به ذکر است که جهت فراگيری فنون مربوط به تابلوهای برق نياز به فراگيری چندين آيتم اصلی می باشد که در ذيل به اختصار عنوان می کنم :

1-     اصول کلی و استانداردهای مربوط به تابلو های برق و محفظه های الکتريکی مانند درجه حفاظتی IP و درجه بندی جداسازی محفظه ها Segregation و مقابله با عوامل جوی و …

2-     اصول تخصصی در مورد تابلو های برق ، مقادير نامی مانند ولتاژ و جريان نامی و..

3-   آشنايی با تجهيزات الکتريکی و عملکرد آنها و نحوه انتخاب صحيح آنها

4-    آشنايی با تاسيسات الکتريکی وآُشنا با محاسبات مربوطه

5-آشنايی با دروسی مانند رله و حفاظت سيستم ها–طرح پست الکتريکی و …

6-    آشنايی با طراحی مدارات فرمان و کنترل و لاجيک

جهت فراگيری هر يک از فنون ياد شده لازم است به صورت جداگانه اقدام به فراگيری نمود. البته وقتی تنها در مورد تابلو های برق صحبت به ميان می آيد آيتم های يک و دو فوق الذکر بسيار پررنگ تر می باشند. البته در حرفه تابلو سازی علوم مهم ديگری نيز نقش دارد که از نام بردن کليه آنها صرف نظر می کنم مانند علم ارگونومی و …..  به صورت کلی در مورد تابلو های برق اصول کلی و استاندارد و همچنين تعاريف کلی وجود دارد و بسيار حائز اهميت است. گ

گزارش کارآموزی ساخت تابلو برق

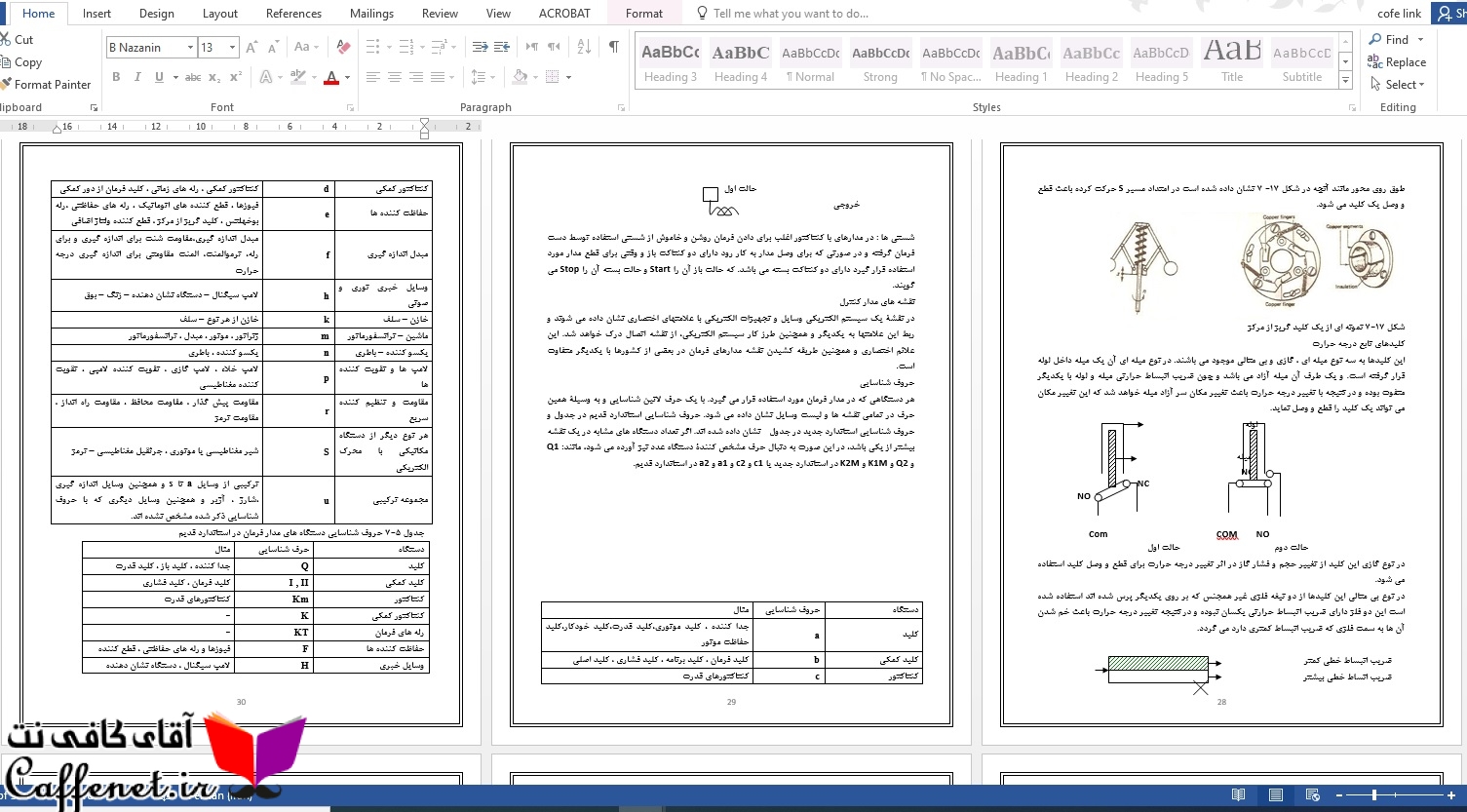

نمونه چند صفحه از گزارش کارآموزی ساخت تابلو برق

زارش کارآموزی ساخت تابلو برق

مثلا نوع تابلو از نظر ساختمان آنها به عنوان مثال تابلوهای ايستاده – ديواری – ميزی – رک و … و هر يک از آنها ساختمان منحصر به فردی دارند و کاربرد آنها نيز متفاوت است.

همين جا لازم است به اين نکته اشاره کنم که تشريح کليه مسائل مربوط به تابلو های برق در اين وبلاگ غير عملی است ولی با توجه به تقاضای بسيار دوستانم در پست های بعدی مطالبی را به اختصار بيان خواهم کرد و دوستان علاقه مند با توجه به راهنمايی های من می توانند در اين زمينه تحقيق کنند واطلاعات لازم را بدست آورند و البته می توانند سوالات تخصصی خود را در کامنت ها عنوان کنند و من نيز در صورت امکان راهنمايی خواهم کرد. در اين راستا قصد دارم نرم افزار ها و جزوات و لينک های مربوطه را نيز معرفی نمايم.

تابلوهای برق

انواع تابلوها :تابلوی ايستاده قابل دسترسی از جلو- سلولی-تمام بسته ديواری كه خود اين تابلو ها می توانند اصلی- نيمه اصلی و فرعی باشند.

تابلوی اصلی: در پست برق و بطرف فشار ضعيف ترانس متصل است.

تابلوی نيمه اصلی : اين گونه تابلو ها ی برق بلوك ساختمانی يا قسمت مستقلی از مجموعه را توزيع و ازتابلوی اصلی تغذيه می شود .

تابلوی فرعی: برای توزيع و كنترل سيستم برق خاصی مانند موتور خانه- روشنايی و غيره به كار می رود و از تابلوی اصلی تغذيه می شود.

معمولاً تابلو های موتور خانه از نوع ايستاده و بقيه تابلوها از نوع توكار تمام بسته می باشد (در اين ساختمان تماماً به اين شكل می باشد)در اين ساختمان ليستی تهيه شده كه شامل قطعات مكانيكی و الكتريكی داخلی تابلو می باشد. اين ليست شامل ضخامت ورق – فريم تابلو – روبند- نوع رنگ كاری – جانقشه ای- يرق آلات- نوع تابلو(يك درب- دو درب – نرمال – اضطراری)

اسم شركت سازنده تابلو – اسم تابلو – چراغ سيگنال (رنگ- تعداد- وات – نوع لامپ – فيوز) مشخصات فيوزهای داخل تابلو به علاوه پايه فيوز – كليد مينياتوری (تكفاز – سه فاز- ولتاژ قابل تحمل )رله- كنتاكتور –كليد گردان (با مشخصات كامل ) مشخصات ترمينال – مشخصات شين فاز – نول- مقره های پشت شين – نوع سيم كشی داخلی تابلو- نوع سيم كشی خط به تابلو – طريقه انتقال سيم در تابلو(ترانكينگ-استفاده از كمربند) استفاده از سيم يك تكه در تابلو – شماره گذاری خطوط روی ترمينال –استفاده از كابلشو . تمام اين عناوين با مشخصات كامل می باشد .وجود اين مشخصات باعث عمر بيشتر تابلو- خطر كمتر و تعويض آسانتر می شود.

* وجود سيم ارت در تابلوی برق ضروری و با رنگ سبز می باشد .

* خطوط R -S – T به تر تيب با رنگ زرد- قرمز- آبی – سيم نول با رنگ سياه می باشد.

* در بعضی از تابلو ها روی درب تابلو ها يك سری كليد وجود دارد START- STOP يا يك كليد گردان كه برای روشن و خاموش كردن روشنايی و يا موتور به كار می رود.

* برای تابلو ها دو نوع نقشه می كشند :

1 – رايزر دياگرام كه مكان تابلو در آن قيد شده است .

2- نقشه داخل تابلو (كه خطوط – فيوز و كليدها در آن كشيده شده است)

نكات مربوط به رعايت مسائل ايمنی بر اساس نشريه سازمان برنامه و بودجه و يا 110می باشد.

* شين ها با رنگ نسوز رنگ آميزی می شود.

* كليد ورودی بايد خودكار باشد. در مواردي كه از كليد و فيوز جداگانه استفاده شود كليد بايد قبل از فيوز نصب شود . بطوريكه با خاموش كردن كليد , فيوز نيز قطع شود. كليد اصلی حتی الامكان گردان باشد و از فيوز فشنگی استفاده شود. گزارش کارآموزی ساخت تابلو برق

* سيم كشی داخلی تابلو با سيم مسی تك لا با عايق حداقل 1000ولت با مقطع مناسب انجام شود.

* ارتفاع بالاترين دسته كليد تابلو175 سانتيمتر بيشتر نباشد و همچنين قسمت ميانی از سطح زمين 160 سانتيمتر باشد.

* استفاده از سيم 5/1 برای روشنايی با كليد مينياتوری10 آمپر و سيم 5/ 2 برای پريزبا كليد مينياتوری 16 آمپر می باشد.

* محاسبه كابل از طريق سطع مقطع انجام می گيرد.

بقيه تابلوها از نوع توكار تمام بسته می باشد.

در قسمت زیر ليستی تهيه شده كه شامل قطعات مكانيكی و الكتريكی داخلی تابلو می باشد.اين ليست شامل:

ضخامت ورق – فريم تابلو – روبند- نوع رنگ كاری – جانقشه ای- يرق آلات- نوع تابلو(يك درب- دو درب – نرمال – اضطراری) اسم شركت سازنده تابلو – اسم تابلو – چراغ سيگنال (رنگ – تعداد- وات – نوع لامپ – فيوز ) مشخصات فيوزهای داخل تابلو بعلاوه پايه فيوز – كليد مينياتوری (تكفاز – سه فاز- ولتاژ قابل تحمل )رله- كنتاكتور –كليد گردان (با مشخصات كامل )

مشخصات ترمينال – مشخصات شين فاز – نول- مقره های پشت شين – نوع سيم كشی داخلی تابلو- نوع سيم كشی خط به تابلو – طريقه انتقال سيم در تابلو(ترانكينگ-استفاده از كمربند) استفاده از سيم يك تكه در تابلو – شماره گذاری خطوط روی ترمينال –استفاده از كابلشومی باشد. تمام اين عناوين   كامل می باشد .وجود اين مشخصات باعث عمر بيشتر تابلو، خطر كمتر و تعويض آسانترآن می شود.

انواع تابلوها :

تقسیم بندی نوع اول :

 الف) تابلوی ايستاده قابل دسترسی از جلو

ب) سلولی

پ) تمام بسته ديواری كه خود اين تابلو ها می توانند اصلی- نيمه اصلی و فرعی باشند.

تقسیم بندی نوع دوم :

تابلوی اصلی: در پست برق و بطرف فشار ضعيف ترانس متصل است.

تابلوی نيمه اصلی: اينگونه تابلو ها ی برق بلوك ساختمانی يا قسمت مستقلی از مجموعه را توزيع و ازتابلوی اصلی تغذيه می شود. گزارش کارآموزی ساخت تابلو برق

تابلوی فرعی: برای توزيع و كنترل سيستم برق خاصی مانند موتور خانه- روشنايی و غيره به كار می رود و از تابلوی اصلی تغذيه می شود.

معمولاً تابلو های موتور خانه از نوع ايستاده و ….

خصوصیات تابلوها

  1. رنج ولتاژ تابلوها :

380و400و660و1000و2500و3300و36000و7500و12000و175000و24000و52000و72000و100000و132000و145000و420000و765000 ولت می باشد .

2- ولتاژ سطح عایقی UL   :

الف: ولتاژ قابل تحمل ضربه ای برای صاعقه

ب: ولتاژ قابل تحمل به مدت یک دقیقه

 3- فرکانس نامی

 4- جریان نامی :

    جریان موثری که از آن وسیله میتواند در دما و فشار معین عبور کند بطودائمی و صدمه ای به آن نرسد و مقادیر استاندارد جریان نامی عبارتند از:

16-25-32-40-50-63-80-100-125-160-200-250-350-400-500-630-800-1000-1250-1600-200-2500-3150-4000-5000 6300

گزارش کارآموزی ساخت تابلو برق

 5- افزایش درجه حرارت :

دمای محیط نباید از 40  درجه بالاتر رود

6-جریان قابل تحمل کوتاه مدت ICW)  )

جریانی که از یک کلید عبور کند برای مدت معین بدون اینکه آن دستگاه و کلید صدمه ای ببیند.

 7- جریان نامی قطع اتصال کوتاه   ( Icu )

 8- جریان نامی وصل اتصال کوتاه :

 معمولاً 5/2 برابر جریان نامی می باشد .

 9-ولتاژ تغذیه نامی کنتاکتها و مدارات کمکی:

   24و48و60و110و125 و220و250

10- درجه حرارت مکانیکی  Ip

    عدد اول حفاظت در مقابل اجسام و عدد دوم حفاظت در مقابل مایعات.

  1. برای ساخت تابلو ابتدا باید قسمت های فیزیکی تابلو را آماده کرد و سپس به مراحل بعدی نظیر مدارات فرمان پرداخت:
